數顯溫度變送器將溫度傳感元件（熱電阻或熱電偶）與信號轉換放大單元有機集成在一起，用來測量各種工藝過程中-200~1600℃范圍內的液體、蒸汽及其它氣體介質或固體表面的溫度。它通常和顯示儀表、記錄儀表以及各種控制系統配套使用。

工作原理
溫度傳感器受溫度影響產生電阻或電勢效應，經轉換產生一個差動電壓信號。此信號經放大器放大，再經電壓、電流變換，輸出與量程相對應的4-20mA電流信號或0-5V,0-10V電壓信號。

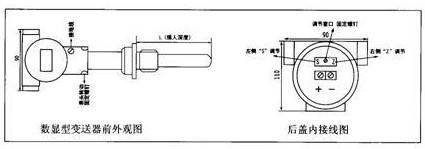

接線與調校變送器系統連接如圖所示，24VDC電源通過屏蔽電纜給變送器供電，“V+”接24VDC的正極，“V-”接負極，輸出4-20mA將變送器接到標準信號源上（電阻箱或毫伏計），顯示窗口內部給出零點和滿度信號時反復調零點及滿度電位器，即可精確調整量程。“Z”為零點調整電位器，“S”為滿度調整電位器（所有電位器在出廠以前都已校好），不建議用戶自行調整零電位器。

注意事項
數顯一體化溫度變送器的供電電源不得有尖峰，變送器的校準應在加電5分鐘后進行，并且要注意當時環境溫度。
請勿隨意將變送器蓋打開，以免受潮。電源及信號輸出應采用屏蔽電纜傳輸，壓線螺母應旋緊以保證氣密性。
在安裝時一定要用搬手或其它工具擰緊螺母，切勿用手直接擰動表頭，以防將變送器內部的線路擰斷。

特點：DC24V供電，二線制 ,直接輸出標準4-20mA信號，精度高、抗干擾、長期穩定性好、免維護、可遠傳（最大1000米）。

技術參數：

熱電阻測溫范圍	-200～450℃; -50～150℃;
熱電偶測溫范圍	0℃-1200℃; 0℃-800℃;
測量精度	<熱電阻> ±0.25% ±0.5%; <熱電偶> ±0.75%;
輸出信號	4-20mA
溫漂	±0.025%/℃
時漂	每年小于±0.5%
環境溫度	-10～85℃
供電電壓	24V DC ±10%
負載能力	0-500Ω

保護管材質	1Cr18Ni9Ti或陶瓷或高鋁管

詳情請咨詢本公司技術人員
