1、惯性除尘器的结构形式
在惯性除尘器内，主要是使气流急速转向或冲击在挡板上再急速转向，其中颗粒由于惯性教应，其运动轨迹_与气流轨迹不一样，从而使两者获得分离。气流速度高，这种惯性效应_大，所以这类除尘器的体积可以大大减少，占地面积也小，对细颗粒的分离效率也大为提高，可捕集到 10μm 的颗粒。惯性除尘器的阻力在600～1200Pa之间，根据构造和工作原理，惯性除尘器分为两种形式，即碰撞式和回流式。

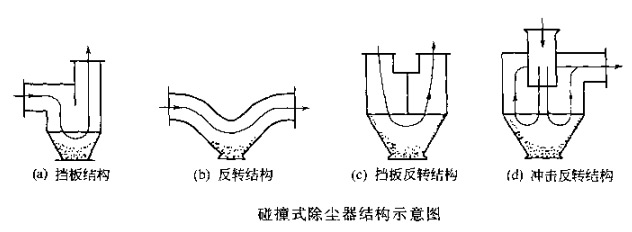

（1） 碰撞式除尘器结构形式
碰撞式陈尘器的结构形式如图所示，这种除尘器的特点是用一个或几个挡板阻挡气流的前进，使气流中的尘粒分离出来。该形式除尘器阻力较低，效率不高。

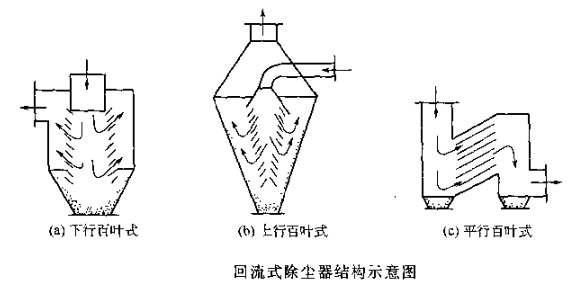

（2） 回流式除尘器结构形式 该除尘器特点是把进气流用挡板分割为小股气流。为使任意一股气流都有同样的较小回转半径及较大回转角，可以采用各种挡板结构，_典型的便如图所示的百叶挡板。
百叶挡板能提高气流急剧转折前的速度，可以有效地提高分离效率；但速度过高，会引起已捕集颗粒的二次飞扬。所以一般都选用 12～15m/s 左右。
2、惯性除尘器的性能
惯性除尘器定型设计不多，可供选择的余地不大，下面介绍实际应用较多的两种型式。
（1） CDQ型惯性除尘器 CDQ型惯性除尘器属于百叶窗式除尘器，除尘器与灰斗的连接要求_严密。不漏气，否则会影响除尘效率。
（2） ADM型
惯性除尘器 该除尘器是由一个圆柱筒及排尘装置组成的，圆柱筒内部含有一簇依据空气动力学原理设计的锥形环，其直径比前一个锥环的直径略小，排列成锥体。
当含有粉尘的气流从除尘器的入口端沿轴线方向流动时，由于锥环内外存在睢差，气体从两锥之问流向外圆筒中，而尘粒在空气动力的作用下向里朝锥环的中心流动，并经过排尘装置流向收料器，净化后的气体则从圆筒尾端排出。
